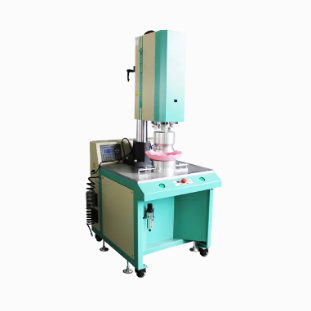

Een ultrasoon lasapparaat is een industrieel apparaat dat twee materialen, meestal thermoplastische kunststoffen of metalen, met elkaar verbindt door gebruik te maken van hoogfrequente trillingen in plaats van warmte van een externe bron of lijm. De machine zet elektrische energie om in mechanische trillingen, die vervolgens worden toegepast op de te verbinden oppervlakken. Deze trilling genereert plaatselijke wrijvingswarmte op het grensvlak tussen de twee delen, waardoor het materiaal net genoeg verzacht of smelt om een sterke, permanente verbinding te vormen terwijl het afkoelt. Omdat het proces niet afhankelijk is van lijmen, oplosmiddelen of open vuur, wordt het algemeen beschouwd als een schone, snelle en herhaalbare verbindingsmethode die geschikt is voor productieomgevingen met grote volumes.
In tegenstelling tot traditionele lastechnieken waarbij een volledig onderdeel moet worden gesmolten, concentreert ultrasoon lassen de energie precies op de verbindingslijn. Deze gerichte aanpak vermindert materiaalverspilling, verkort de cyclustijden en minimaliseert de thermische belasting van omliggende gebieden, waardoor het een voorkeurskeuze is voor delicate assemblages zoals elektronische componenten, medische apparaten en verpakkingsfolies.
Het werkingsprincipe van een ultrasoon lasapparaat is gericht op het omzetten van elektrische energie in hoogfrequente mechanische trillingen, doorgaans tussen 15 kHz en 70 kHz. Deze trillingen worden overgebracht via een reeks precisiecomponenten die de energie versterken en naar het exacte punt sturen waar verbinding moet plaatsvinden.
Elk ultrasoon lassysteem is afhankelijk van een gecoördineerde reeks onderdelen die samenwerken om een consistente las te produceren:
| Voeding/generator | Zet standaard elektrische stroom om in hoogfrequente elektrische energie |
| Omvormer/omvormer | Transformeert elektrische energie in mechanische trillingen met behulp van piëzo-elektrische elementen |
| Aanjager | Versterkt of vermindert de trillingsamplitude voordat deze de hoorn bereikt |
| Hoorn (Sonotrode) | Levert trillingen rechtstreeks op het werkstuk en oefent druk uit |
| Eenvil/Fixture | Houdt de onderdelen op hun plaats en biedt een stabiele basis tijdens het lassen |
Zodra de machine is ingesteld, vindt de daadwerkelijke lascyclus binnen enkele seconden plaats. Als u elke fase begrijpt, kunt u verklaren waarom het proces zo efficiënt is:
Deze hele reeks duurt doorgaans minder dan een seconde voor kleine componenten en slechts een paar seconden voor grotere of complexere assemblages. Daarom is ultrasoon lassen zo goed geschikt voor geautomatiseerde productielijnen.
Fabrikanten verkiezen ultrasone lasmachines boven alternatieve verbindingsmethoden om verschillende praktische redenen. Het proces biedt een combinatie van snelheid, consistentie en materiaalcompatibiliteit die weinig andere technieken kunnen evenaren.
Omdat ultrasoon lassen werkt met een breed scala aan thermoplastische materialen, niet-geweven stoffen en bepaalde metalen, heeft het een plaats gevonden in tal van industrieën. De specifieke toepassing bepaalt doorgaans het vermogen, het hoornontwerp en de armatuurconfiguratie van de machine.
| Verpakkingsindustrie | Afdichten van blisterverpakkingen, sachets en plastic foliezakjes |
| Automobielproductie | Het verbinden van dashboardcomponenten, luchtfilters en kabelbomen |
| Productie van medische apparatuur | Het assembleren van filters, maskers, IV-componenten en diagnostische behuizingen |
| Textiel- en niet-geweven goederen | Verlijmen van naden in operatiejassen, gezichtsmaskers en hygiëneproducten |
| Elektronica productie | Draadlassen en batterijtablassen voor connectoren en circuits |
Bij de beslissing of ultrasoon lassen de juiste oplossing is, helpt het om het te vergelijken met andere veel voorkomende verbindingstechnieken zoals lijmverbindingen en heatstaken.
| Methode | Cyclustijd | Verbruiksartikelen nodig |
| Ultrasoon lassen | Minder dan 1-3 seconden | Geen |
| Zelfklevende verbinding | Minuten tot uren (uithardingstijd) | Lijm of hars |
| Warmte uitzetten | Enkele seconden | Geen, but higher energy use |
Deze vergelijking laat zien waarom ultrasoon lassen vaak de voorkeur geniet in productieomgevingen met hoge snelheid, waar uithardingsvertragingen of extra materialen de productie zouden vertragen of de kosten zouden verhogen.
Het selecteren van een geschikte machine hangt af van het materiaaltype, de onderdeelgeometrie en het vereiste productievolume. Kopers evalueren doorgaans frequentieopties, variërend van 15 kHz voor grotere, hardere onderdelen tot 40 kHz of hoger voor kleine, delicate componenten. Het vermogen, het hoornontwerp en de beschikbaarheid van programmeerbare bedieningselementen voor amplitude, druk en lastijd spelen ook een belangrijke rol bij het afstemmen van een machine op een specifieke toepassing. Fabrikanten die gevarieerde productlijnen produceren, investeren vaak in machines met verwisselbaar gereedschap, zodat één enkele eenheid meerdere onderdeelontwerpen kan verwerken zonder grote herconfiguratie.
Het bereiken van consistente, sterke lassen vereist aandacht voor zowel de machine-opstelling als het onderdeelontwerp. De volgende praktijken helpen defecten te minimaliseren en de algehele lassterkte te verbeteren:
Door een degelijk ontwerp van onderdelen te combineren met correct gekalibreerde apparatuur, kunnen fabrikanten vertrouwen op ultrasone lasmachines voor snelle, schone en duurzame verbindingen in een breed scala aan producten en industrieën.
