Hoe smelt een ultrasoon lasapparaat kunststof en stof zonder lijm of schroeven?

Wat een ultrasoon lasapparaat eigenlijk doet

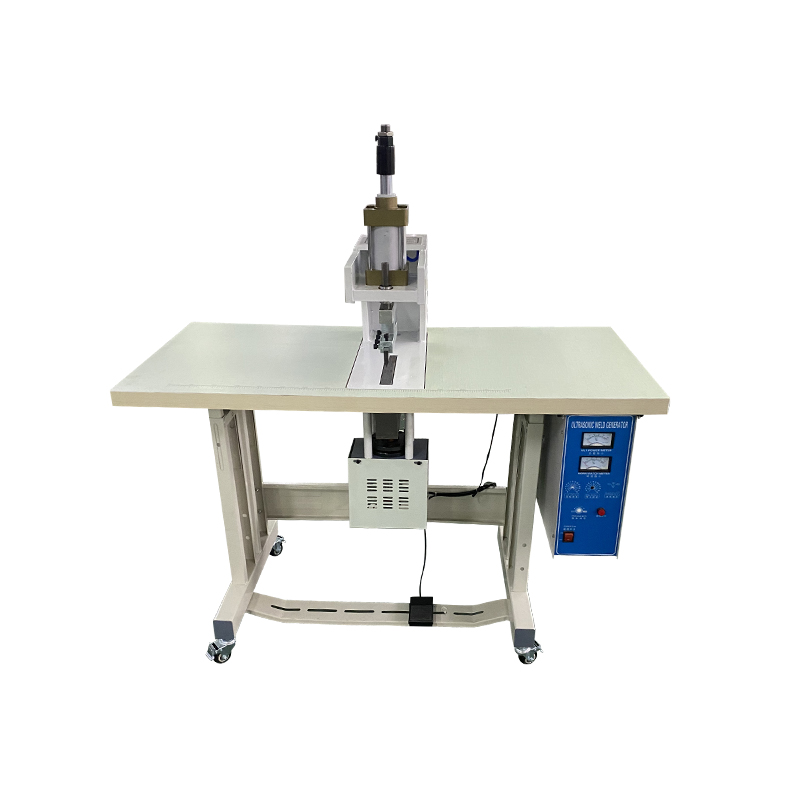

Een ultrasoon lasapparaat verbindt plastic componenten of lagen microvezelstof zonder lijm, oplosmiddelen of mechanische bevestigingsmiddelen. Het werkt door een hoogfrequent signaal te genereren, meestal op 20 kHz of 15 kHz, via een generatoreenheid, en dat signaal vervolgens om te zetten in mechanische trillingen via een transducersysteem. Wanneer deze trilling onder gecontroleerde druk op een werkstuk wordt uitgeoefend, produceert de wrijving die wordt gegenereerd tussen plastic moleculen of microvezels van textiel op het gewrichtsgrensvlak voldoende warmte om het materiaal plaatselijk te laten smelten. Terwijl de trillingen stoppen en de druk behouden blijft, koelt het gesmolten grensvlak af en stolt het, waardoor een verbinding ontstaat die vaak net zo sterk is als het omringende basismateriaal.

Dit proces verschilt fundamenteel van traditionele verbindingsmethoden zoals schroeven, lijmen of lijmen met oplosmiddelen, omdat het volledig afhankelijk is van fusie op moleculair niveau in plaats van een toegevoegd verbindingsmateriaal. Voor fabrikanten die op grote schaal plastic onderdelen of synthetische stoffenproducten produceren, heeft dit onderscheid reële gevolgen voor de productiesnelheid, materiaalkosten en de duurzaamheid van het eindproduct.

Het werkingsprincipe stap voor stap uitgelegd

Door de mechanische volgorde achter ultrasoon lassen te begrijpen, kunnen operators problemen met de laskwaliteit oplossen en kunnen kopers beoordelen of een bepaalde machinespecificatie past bij hun productiebehoeften. Het proces verloopt in drie verschillende fasen, elk afhankelijk van nauwkeurige timing en drukcontrole.

Fase één: het genereren van hoogfrequente trillingen

De generator produceert een hoogfrequent elektrisch signaal, meestal op 20 kHz, hoewel 15 kHz-systemen worden gebruikt voor toepassingen die een hogere amplitude vereisen op grotere of dikkere onderdelen. Dit elektrische signaal wordt doorgegeven aan de transducer, die het met behulp van piëzo-elektrische elementen omzet in mechanische trillingen met dezelfde frequentie.

Fase twee: wrijvingswarmteopwekking

De mechanische trillingen gaan door een booster- en hoornsamenstel, dat de trillingen versterkt en naar het werkstuk stuurt. Op het verbindingsvlak veroorzaakt deze snelle oscillatie wrijving op moleculair niveau tussen de plastic oppervlakken of tussen microvezels van textiel, waardoor plaatselijke warmte ontstaat die precies op het beoogde laspunt is geconcentreerd in plaats van over het hele onderdeel.

Fase drie: smelten en afkoelen onder druk

Zodra de grensvlaktemperatuur het smeltpunt van het materiaal bereikt, stroomt het verzachte plastic om microscopisch kleine openingen tussen de twee oppervlakken op te vullen. De trillingen stoppen dan terwijl de druk op zijn plaats wordt gehouden, waardoor het gesmolten grensvlak kan afkoelen en opnieuw kan stollen, waardoor een continue moleculaire keten wordt gevormd over wat voorheen twee afzonderlijke oppervlakken waren.

Prestatievoordelen ten opzichte van traditionele verbindingsmethoden

Ultrasoon lassen biedt verschillende meetbare voordelen die de wijdverbreide toepassing ervan in de kunststof- en textielproductie verklaren. De lascyclustijden zijn doorgaans extreem kort en liggen doorgaans tussen 0,01 en 9,99 seconden per las, waardoor fabrikanten het proces kunnen integreren in hogesnelheidsproductielijnen zonder dat er een knelpunt ontstaat. Omdat de resulterende verbinding ontstaat uit het basismateriaal zelf in plaats van uit een toegevoegde lijmlaag, kan de uiteindelijke lassterkte de treksterkte van het originele materiaal benaderen of evenaren, waardoor het bestand is tegen aanzienlijke spanningen en druk in eindgebruiksomstandigheden.

De afwezigheid van secundaire materialen zoals schroeven, klinknagels of lijm heeft ook stroomafwaartse voordelen. De productiekosten dalen omdat het niet nodig is om deze hulpcomponenten aan te schaffen, op te slaan of toe te passen, en het eindproduct vermijdt mogelijke gezondheids- of milieuproblemen die verband houden met lijmen op oplosmiddelbasis. Dit maakt ultrasoon lassen bijzonder aantrekkelijk voor productcategorieën waar materiaalzuiverheid of veiligheid van menselijk contact een prioriteit is, zoals medische apparaten of verpakkingen die in de buurt van voedsel staan.

Belangrijkste prestatievoordelen

• Lascycli voltooid in minder dan tien seconden, ter ondersteuning van lijnen met hoge doorvoer
• Hechtsterkte die de oorspronkelijke treksterkte van het basismateriaal kan benaderen
• Er zijn geen schroeven, klinknagels of lijmen nodig, waardoor de materiaal- en arbeidskosten worden verlaagd
• Compatibel met een breed scala aan thermoplastische en microvezelstoffen
• Ondersteunt geautomatiseerde, herhaalbare productie met minimale variatie tussen operators

Materiaalcompatibiliteit tussen kunststoffen en stoffen

Ultrasoon lassen presteert betrouwbaar op een reeks gangbare thermoplastische materialen, waaronder polyethyleen, polypropyleen en polycarbonaat, die elk voorspelbaar smelten en opnieuw stollen onder gecontroleerde trillingen en druk. Materiaalkeuze is van groot belang voor de laskwaliteit, omdat verschillende kunststoffen verschillende smeltpunten, moleculaire structuren en trillingsdempende eigenschappen hebben die van invloed zijn op hoe efficiënt warmte wordt opgebouwd op het verbindingsgrensvlak. Amorfe kunststoffen zoals polycarbonaat lassen doorgaans voorspelbaarder dan semi-kristallijne kunststoffen zoals polypropyleen, die een nauwkeurigere procesafstemming vereisen om consistente resultaten te bereiken.

Naast stijve kunststoffen strekt ultrasoon lassen zich ook effectief uit tot microvezelstoffen en synthetisch textiel, waarbij hetzelfde wrijvingsverwarmingsprincipe vezellagen aan elkaar verbindt zonder te naaien. Deze mogelijkheid heeft ultrasoon lassen tot een praktisch alternatief gemaakt voor naaien in bepaalde textieltoepassingen, vooral waar een naadloze, waterbestendige of lichtgewicht verbinding de voorkeur verdient boven een gestikte naad.

Industrietoepassingen waar ultrasoon lassen waarde oplevert

De veelzijdigheid van ultrasoon lassen heeft geleid tot de toepassing ervan in een breed scala aan productiesectoren, waarbij elk gebruik maakt van verschillende aspecten van de snelheid, sterkte en materiaalcompatibiliteit van de technologie.

Assemblage van auto-onderdelen

Autofabrikanten vertrouwen op ultrasoon lassen voor het verbinden van plastic onderdelen zoals koplampbehuizingen, watertankcomponenten en bumperconstructies, waarbij consistente sterkte en lekvrije afdichtingen essentieel zijn voor voertuigprestaties op de lange termijn.

Elektronica productie

Bij de productie van elektronica worden behuizingen voor mobiele telefoons, batterijbehuizingen en laderbehuizingen gelast, waarbij precisie en snelheid beide van belang zijn gezien de hoge productievolumes die kenmerkend zijn voor consumentenelektronica.

Productie van medische apparatuur

Fabrikanten van medische apparatuur gebruiken ultrasoon lassen om plastic componenten en medicijnverpakkingen te assembleren, waarbij ze het proces waarderen vanwege het vermogen om veilige afdichtingen te creëren zonder de introductie van zelfklevende chemicaliën die de steriliteit of de patiëntveiligheid in gevaar zouden kunnen brengen.

Huishoudelijke apparaten- en speelgoedproductie

Producenten van huishoudelijke apparaten passen de technologie toe op plastic behuizingen voor stofzuigers, elektrische ventilatoren en rijstkokers, terwijl fabrikanten van speelgoed en briefpapier deze gebruiken om plastic componenten samen te voegen in producten die zowel duurzaamheid als veiligheid vereisen voor eindgebruikers, inclusief kinderen.

Microvezelstof- en textieltoepassingen

Binnen textiel wordt ultrasoon lassen gebruikt voor nylon helmbanden, helmvulling, dweildoeken, non-woven stoffen en verschillende chemische vezelstoffen, waardoor een steekvrije verbindingsmethode wordt geboden die geschikt is voor producten waarbij naadbulk of naaldperforaties ongewenst zijn.

De juiste machine kiezen voor productiebehoeften

Het selecteren van een ultrasoon lasapparaat vereist het afstemmen van de frequentie, het vermogen en het automatiseringsniveau op het specifieke materiaal en de onderdeelgeometrie. Hogere frequenties zoals 20 kHz zijn over het algemeen geschikt voor kleinere, delicatere onderdelen die nauwkeurige energiecontrole vereisen, terwijl lagere frequenties zoals 15 kHz een hogere amplitude leveren die geschikt is voor grotere of dikkere componenten die meer energie nodig hebben om de smelttemperatuur te bereiken. Geautomatiseerde systemen met programmeerbare lastijd-, druk- en amplitude-instellingen helpen fabrikanten een consistente laskwaliteit te behouden tijdens lange productieruns, waardoor de variabiliteit die kan optreden bij handmatig bediende apparatuur wordt verminderd.

Kopers moeten ook rekening houden met de compatibiliteit van het ontwerp van de hoorn en het armatuur met de geometrie van hun specifieke onderdeel, omdat de hoorn op maat moet worden gevormd om te passen bij het contactgebied van de lasverbinding voor een consistente energieoverdracht. Door samen te werken met een leverancier die vóór de aankoop proeflasproeven kan geven op de daadwerkelijke materialen van de koper, wordt bevestigd dat a
