Een automatische ultrasone quiltmachine is een industrieel textielverwerkingssysteem dat meerdere lagen stof – meestal een buitenstof, een vulmateriaal zoals polyestervulling of watten, en een ruglaag – met elkaar verbindt en van een patroon voorziet – met behulp van hoogfrequente ultrasone trillingen in plaats van conventionele naald-en-draadsteken. De technologie vervangt mechanisch naaien door een nauwkeurig gecontroleerd akoestisch energieafgiftesysteem dat plaatselijke wrijvingswarmte genereert op het grensvlak van de stof, waardoor synthetische vezellagen op bepaalde punten of langs doorlopende patronen worden gesmolten en samengesmolten om de gewatteerde structuur te creëren. Het resultaat is een permanent gebonden textielsamenstel met patronen dat visueel en functioneel gelijkwaardig is aan een traditioneel gestikte quilt, maar dan geproduceerd met aanzienlijk hogere snelheden, zonder draadverbruik, zonder naaldbreuk en zonder problemen met naadplooien of draadspanningsbeheer.
De "automatische" aanduiding verwijst naar de integratie van geautomatiseerde patrooncontrole, servogestuurde stoftoevoersystemen en geautomatiseerde procesmonitoring waarmee moderne ultrasone quiltmachines complexe quiltpatronen met meerdere elementen over grote stofbreedtes kunnen uitvoeren met minimale tussenkomst van de operator. Moderne automatische ultrasone quiltmachines zijn in staat om afgewerkte gewatteerde panelen te produceren met snelheden van 20 tot 80 meter per minuut, afhankelijk van de patrooncomplexiteit, het stoftype en ultrasone parameters - productiesnelheden die onmogelijk te bereiken zijn met conventionele meernaaldsquiltmachines die dezelfde patroondichtheden gebruiken.
Om te begrijpen hoe een automatische ultrasone quiltmachine werkt, is een goed begrip nodig van het fysieke mechanisme waarmee ultrasone energie synthetische textiellagen verbindt – een proces dat fundamenteel verschilt van welke mechanische bevestigings- of lijmverbindingsmethode dan ook. Het bindingsmechanisme is intermoleculaire wrijvingsverwarming, aangedreven door de snelle cyclische vervorming van polymeermoleculen onder invloed van een hoogfrequent akoestisch veld.
Wanneer een trillende ultrasone hoorn – oscillerend met frequenties van 20 kHz, 35 kHz of 40 kHz, afhankelijk van het machineontwerp – tegen een stapel synthetische weefsellagen wordt gedrukt met een gedefinieerde contactdruk, plant de akoestische energie zich door het materiaal voort als druk- en schuifspanningsgolven. Op de grensvlakken tussen weefsellagen en binnen de vezelstructuur van het weefsel zelf zorgt de snelle cyclische mechanische vervorming ervoor dat polymeerketensegmenten te snel tegen elkaar aan bewegen om de stroperige relaxatie van het materiaal te kunnen accommoderen. Deze interne wrijving zet mechanische energie met buitengewone ruimtelijke precisie om in thermische energie: de verwarming vindt precies plaats op de materiaalgrensvlakken en vezelcontactpunten waar de akoestische spanning geconcentreerd is, in plaats van extern te worden toegepast en naar binnen te worden geleid, zoals bij conventionele verwarmingsprocessen.
De plaatselijke temperatuurstijging in de bindingszone bereikt en overschrijdt het smeltpunt van de synthetische vezelpolymeren – typisch 255–265°C voor polyester – binnen milliseconden na contact met de hoorn. Het gesmolten polymeer stroomt onder de uitgeoefende contactdruk, vermengt zich over het grensvlak van de laag en vult de interstitiële ruimtes tussen vezels van aangrenzende lagen. Wanneer de ultrasone energie wordt verwijderd en het materiaal afkoelt – een proces dat slechts een fractie van een seconde duurt onder de voortdurende contactdruk van de hoorn – stolt het gemengde polymeer tot een monolithische, covalent continue binding die in veel gevallen structureel sterker is dan de omringende ongesmolten vezel. Dit is het verbindingsmechanisme dat het karakteristieke verhoogde, reliëfachtige uiterlijk van ultrasoon gewatteerde patronen produceert; de samengedrukte, gesmolten verbindingszones zijn iets dunner en dichter dan de omringende stof, waardoor een gestructureerd reliëf ontstaat dat het quiltpatroon definieert.
Een complete automatische ultrasone quiltmachine integreert verschillende afzonderlijke subsystemen die nauwkeurig moeten samenwerken om een consistente, hoogwaardige gequilte output te produceren. Het begrijpen van de functie van elk onderdeel is essentieel voor operators, onderhoudsmonteurs en inkoopspecialisten die de machinespecificaties evalueren.
De ultrasone generator – ook wel stroomvoorziening of omvormer genoemd – is het elektrische hart van het systeem. Het vergt standaard wisselstroom (meestal 220 V of 380 V bij 50/60 Hz) en zet dit om in een hoogfrequent elektrisch AC-signaal op de werkfrequentie van het ultrasone systeem - meestal 20 kHz voor zware textieltoepassingen of 35-40 kHz voor fijner hechtingswerk met een hogere resolutie. Moderne digitale generatoren maken gebruik van fasevergrendelde lus (PLL)-regelcircuits om de resonantie met de transducer-booster-hoornconstructie continu te volgen en te behouden wanneer deze tijdens bedrijf van temperatuur verandert, waardoor een stabiele energieafgifte wordt gegarandeerd, ongeacht belastingvariaties. Het uitgangsvermogen van de generator voor quilttoepassingen varieert doorgaans van 500 W tot 3.000 W per bondingkop, waarbij machines met meerdere koppen meerdere generatoren aan boord hebben die gesynchroniseerd parallel werken.
De transducer zet het hoogfrequente elektrische signaal van de generator om in mechanische trillingen met behulp van het piëzo-elektrische effect. Het bevat een stapel piëzo-elektrische keramische schijven – meestal loodzirkonaattitanaat (PZT) – die uitzetten en samentrekken als reactie op het wisselende elektrische veld, waardoor longitudinale mechanische oscillaties worden gegenereerd met dezelfde frequentie als de elektrische input. De transducer is met precisie vervaardigd om mechanisch te resoneren op de ontwerpfrequentie, waardoor de energieomzettingsefficiëntie wordt gemaximaliseerd. De trillingsamplitude aan het uitgangsvlak van de transducer is doorgaans 5–10 micron, wat door de booster en hoorn wordt versterkt tot de niveaus die nodig zijn voor effectieve textielhechting.
De booster is een tussenliggende akoestische component die de trillingsamplitude van de transducer versterkt of verzwakt voordat deze de hoorn bereikt. Verschillende boosterverhoudingen (1:1, 1:1,5, 1:2) zorgen ervoor dat het systeem kan worden afgestemd op verschillende materiaaldiktes en vereisten voor hechtkracht. De hoorn – ook wel de sonotrode genoemd – is het onderdeel dat direct contact maakt met de stof en de ultrasone energie aflevert aan de hechtingszone. De geometrie van de hoorn is van cruciaal belang: de vorm ervan moet zo zijn ontworpen dat hij resoneert met de systeemfrequentie en tegelijkertijd een uniforme trillingsamplitude levert over het volledige werkvlak. Voor quilttoepassingen zijn hoorns doorgaans cilindrisch met werkvlakken met patronen - het reliëfpatroon op de hoornzijde definieert het quiltpatroon dat op de stof wordt overgebracht, met verhoogde kenmerken die de ultrasone energie concentreren op de beoogde verbindingspunten.
Bij roterende ultrasone quiltsystemen – de configuratie die wordt gebruikt in de meeste automatische hogesnelheidsquiltmachines – passeert de stof continu tussen de trillende hoorn en een roterende metalen rol met een patroon, het aambeeld. Het aambeeld draagt het reliëfquiltpatroon op het oppervlak en draait synchroon met de stofaanvoersnelheid. De opening tussen de hoorn en het aambeeld bepaalt de contactdruk die op de stof wordt uitgeoefend op de verbindingspunten. Nauwkeurige controle van de opening, doorgaans bereikt door servogestuurde hoornpositionering, is van cruciaal belang voor een consistente hechtkwaliteit. Een te kleine opening produceert onvoldoende druk voor volledig smelten en hechten; Als er te veel ruimte is, kan de hoorn stuiteren of kan de stof wegglijden, waardoor onregelmatige of onvolledige verbindingen ontstaan.

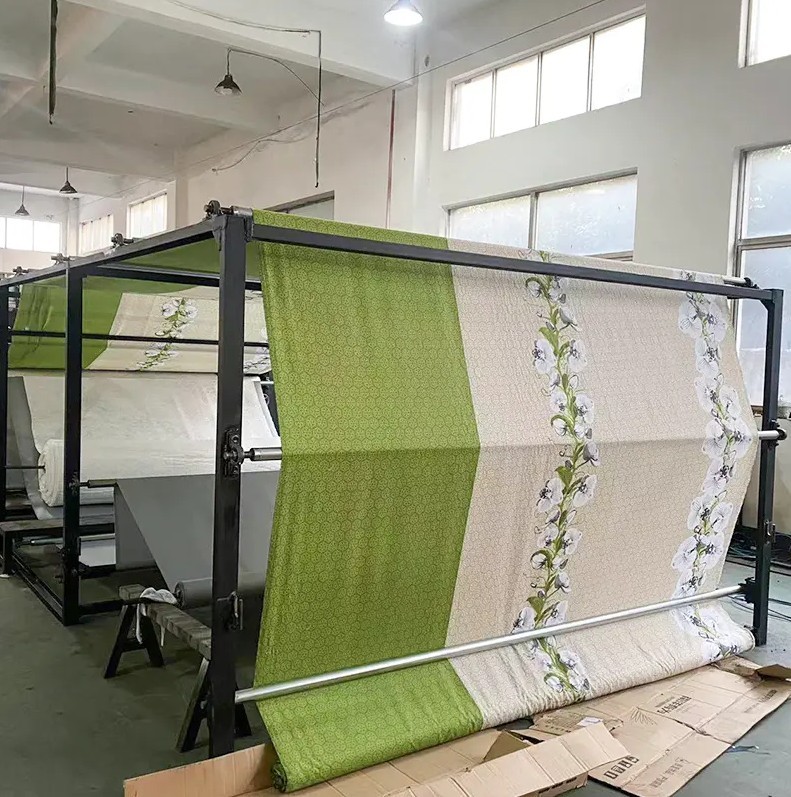

Het automatische doekverwerkingssysteem voert de bovenstof, tussenvulling en ruglagen aan vanaf afzonderlijke voorraadrollen, lijnt ze nauwkeurig uit, handhaaft een gecontroleerde spanning over de volledige werkbreedte en trekt het gebonden composiet met de geprogrammeerde snelheid door de machine. Servo-aangedreven knijprollen, randgeleiders en spanningscontroledansers zorgen ervoor dat alle lagen de verbindingszone in perfecte registratie binnenkomen zonder kreuk-, scheef- of spanningsvariatie - die allemaal een verkeerde uitlijning van het patroon of hechtingsdefecten in het eindproduct zouden veroorzaken.
De volledige productievolgorde op een automatische ultrasone quiltmachine volgt een gedefinieerde processtroom, van het laden van grondstoffen tot de afgewerkte gewatteerde paneeluitvoer:
De "automatische" capaciteit van moderne ultrasone quiltmachines wordt gerealiseerd door middel van geavanceerde CNC-systemen (computer numerieke besturing) die elk aspect van patroonuitvoering, machinesnelheid en procesparameterbeheer regelen. Bij machines die gebruik maken van vlakbed- of meerassige verbindingskopconfiguraties (in tegenstelling tot pure roterende aambeeldsystemen) wordt de verbindingskop aangedreven door servomotoren over de breedte van de stof terwijl de stof voortbeweegt, waardoor complexe geprogrammeerde patronen worden uitgevoerd onder gesloten-luspositiecontrole met een positioneringsnauwkeurigheid van ±0,1 mm of beter.
Met patroonbibliotheken die in de machinecontroller zijn opgeslagen, kunnen operators kiezen uit honderden voorgeprogrammeerde quiltontwerpen – van eenvoudige diamantrasters tot complexe bloemen-, geometrische en aangepaste logopatronen – en binnen enkele minuten tussen patronen wisselen door een nieuw programma te laden in plaats van fysiek van gereedschap te wisselen. Bij roterende aambeeldmachines vereisen patroonwijzigingen een fysieke uitwisseling van de aambeeldrollen, maar het automatische parameteroproepsysteem van de machine laadt automatisch de juiste snelheids-, druk- en vermogensinstellingen die bij elk aambeeldpatroon horen, waardoor de insteltijd en bedieningsfouten tot een minimum worden beperkt. Dankzij de integratie van HMI-aanraakschermen (human-machine interface) met intuïtieve patroonvisualisatie kunnen minder ervaren operators de productie efficiënt opzetten en uitvoeren, terwijl dataloggingfuncties continu procesparameters registreren voor kwaliteitstraceerbaarheid en procesoptimalisatiedoeleinden.
De prestatievoordelen en beperkingen van automatische ultrasone quiltmachines worden duidelijk wanneer ze rechtstreeks worden vergeleken met conventionele meernaaldsquiltmachines over de dimensies die het belangrijkst zijn voor industriële textielproducenten:
| Parameter | Ultrasoon quilten | Naaldquilten |
| Verbindingsmethode | Ultrasone fusie van synthetische vezels | Mechanisch stiksel met draad |
| Draadverbruik | Geen | Hoog — grote kosten voor verbruiksartikelen |
| Productiesnelheid | 20–80 m/min | Typisch 5–20 m/min |
| Uitvaltijd van naaldbreuk | Geen | Frequent en kostbaar |
| Compatibele materialen | Alleen synthetisch (polyester, nylon, PP) | Natuurlijke en synthetische stoffen |
| Patroonflexibiliteit | Hoog met CNC; beperkt door aambeeld in roterend | Hoog met meernaaldstroomafnemer |
| Randafdichting | Ja – lijmverbindingen dichten tegelijkertijd snijranden af | Nee – aparte randafwerking vereist |
| Waterbestendigheid op verbindingspunten | Uitstekend - geen naaldgaten | Slecht – naaldperforaties zorgen voor lekkage |
Het ultrasone bindingsmechanisme is volledig afhankelijk van het thermoplastische gedrag van synthetische polymeren: het vermogen van het vezelmateriaal om te smelten, te vloeien en opnieuw te stollen onder gecontroleerde thermische en drukomstandigheden. Deze fundamentele vereiste definieert zowel de kracht van de ultrasone quilttechnologie als de belangrijkste beperking ervan: het werkt uitsluitend met thermoplastische synthetische materialen en kan geen natuurlijke vezels zoals katoen, wol of zijde binden die niet smelten maar in plaats daarvan verkolen of ontbinden bij verhitting.
De materialen die volledig compatibel zijn met ultrasoon quilten zijn onder meer:
Voor producten waarvoor buitenstoffen van natuurlijke vezels nodig zijn, zoals met katoen bedekte donzen dekbedden of bovenmatrassen met een wollen bovenlaag, kunnen hybride benaderingen worden gebruikt waarbij een synthetische gaas- of ruglaag het thermoplastische bindmiddel levert, terwijl de buitenstof van natuurlijke vezels mechanisch wordt vastgehouden door de samengedrukte verbindingszones zonder dat de buitenvezels zelf moeten smelten. Deze aanpak vereist zorgvuldige procesoptimalisatie om een acceptabele hechtsterkte te bereiken zonder het natuurlijke vezeloppervlak te beschadigen, en het is een actief ontwikkelingsgebied voor fabrikanten die ultrasoon quilten willen uitbreiden naar premium beddengoedsegmenten die momenteel worden gedomineerd door naaldquilten.
Automatische ultrasone quiltmachines bedienen een breed en groeiend scala aan industriële productsectoren, waarbij de acceptatie versnelt naarmate fabrikanten de productiviteits-, kwaliteits- en kostenvoordelen erkennen die de technologie biedt ten opzichte van conventionele stiksels:
Om een automatische ultrasone quiltmachine in topconditie te houden, moet aandacht worden besteed aan de specifieke slijtage- en storingsmodi van de ultrasone componenten – die fundamenteel verschillen van de mechanische slijtagepatronen van naaldquiltmachines waarmee veel textielonderhoudsingenieurs meer vertrouwd zijn.
De ultrasone hoorn is het meest slijtagegevoelige onderdeel van het systeem. Herhaald contact met stof- en aambeeldoppervlakken veroorzaakt progressieve slijtage van het hoornvlak, waardoor de trillingsamplitudeverdeling verandert en uiteindelijk de hechtkwaliteit en patroondefinitie verslechtert. De toestand van het hoornvlak moet regelmatig worden geïnspecteerd (wekelijks in omgevingen met hoge productie) en hoorns moeten opnieuw worden bewerkt of vervangen wanneer de slijtage van het gezicht de tolerantiespecificaties van de fabrikant overschrijdt. Hoorns van titaniumlegering zijn weliswaar duurder dan alternatieven van aluminium, maar bieden een aanzienlijk langere levensduur en zijn het voorkeursmateriaal voor quilttoepassingen in continue productie.
De piëzo-elektrische transducer vereist periodieke inspectie op keramisch scheuren - een storingsmodus die wordt veroorzaakt door mechanische schokken, overmatig aandraaien van de tapeinden die de transducer met de booster verbinden, of werking bij resonantiefrequenties die aanzienlijk zijn verschoven ten opzichte van het ontwerp door geaccumuleerde slijtage of temperatuurveranderingen. Het gebruik van de generator in amplitudegecontroleerde modus in plaats van in vermogensgestuurde modus vermindert de spanning op de transducer door een consistente trillingsamplitude te behouden, ongeacht de belastingsvariatie, waardoor de levensduur van de transducer wordt verlengd. De kalibratie van de generator en de verificatie van de resonantiefrequentie moeten elk kwartaal worden uitgevoerd als onderdeel van een gestructureerd preventief onderhoudsprogramma om ervoor te zorgen dat het volledige systeem gedurende de hele levensduur op maximale energieconversie-efficiëntie blijft werken.
