Heat staking is een verbindingsproces waarbij gebruik wordt gemaakt van hitte en gecontroleerde druk om een plastic onderdeel, meestal een gevormde naaf of paal, om te vormen tot een gevormde kop die een ander onderdeel op zijn plaats klemt. Er wordt niets gelijmd en niets vastgeschroefd: het plastic zelf wordt de sluiting. De naaf wordt zachter, vloeit over in de vorm van het gereedschap en koelt vervolgens af tot een klinknagelachtige kop die het geheel mechanisch aan elkaar vergrendelt. Omdat de verbinding uit het onderdeel wordt gevormd, is het resultaat blijvend en vrij van losse hardware.
U zult het proces ook beschreven zien als thermisch uitzetten, thermisch klinken of heet uitzetten. Het komt overal voor waar een plastic behuizing een metalen inzetstuk, een printplaat, een beugel, een terminal of een klein onderdeel moet bevatten dat tijdens gebruik niet uit elkaar mag vallen. Het idee is eenvoudig, maar de details van hitte, kracht en koeling zijn wat een schone verbinding onderscheidt van een gebarsten verbinding.
Een typische cyclus volgt een voorspelbare volgorde, en elke stap is belangrijk:
De temperaturen liggen meestal net boven het verzachtings- of glasovergangsbereik van het materiaal: warm genoeg om het polymeer te laten vloeien, koel genoeg om te voorkomen dat het wordt afgebroken. De meeste cycli zijn binnen enkele seconden voltooid, daarom is het proces zo goed geautomatiseerd. Tijd, temperatuur en kracht zijn de drie variabelen die bepalen of het hoofd zich volledig vormt of dat de baas scheurt onder stress.
Er bestaan verschillende varianten, die vooral verschillen in de manier waarop de warmte het plastic bereikt en hoeveel van het omringende deel daarmee meeverwarmt.
| Methode | Hoe warmte het plastic bereikt | Typische cyclus | Meestal voor gekozen |
|---|---|---|---|
| Hete lucht (convectie) | Verwarmde lucht wordt over de baas geblazen | Langzaamste van de gebruikelijke opties | Grote of meerdere palen waar een tool niet gemakkelijk contact mee kan maken |
| Hot stamp / contactpons | Een verwarmde punt raakt de baas rechtstreeks | Snel | Lijnen met een hoog volume die een consistente hoofdvorm nodig hebben |
| Gepulseerde thermode | Een sonde levert een gecontroleerde warmtepuls met snelle afkoeling | Snel, tightly controlled | Dunne wanden en temperatuurgevoelige componenten |
| Ultrasoon uitzetten | Hoogfrequente trillingen creëren warmte door wrijving op het gewricht | Snelest | Kleine palen, krappe ruimtes, lage thermische belasting op nabijgelegen onderdelen |
| Contactloos infrarood | Stralende energie verzacht de baas zonder hem aan te raken | Matig | Onderdelen met cosmetische oppervlakken die door heet gereedschap zouden kunnen worden gemarkeerd |
Contact staking omvat het grootste deel van het dagelijkse werk, omdat het snel en herhaalbaar is. Ga voor hete lucht als de geometrie het contact lastig maakt, en overweeg ultrasoon of infrarood als de delen rond het gewricht niet veel hitte kunnen verdragen. De beslissende factoren zijn bijna altijd de geometrie van het onderdeel, de cyclustijd en de hoeveelheid thermische belasting die het samenstel kan absorberen.
De twee processen zien er op de fabrieksvloer hetzelfde uit, omdat beide eindigen met een gevormde plastic kop. Het verschil is waar de warmte vandaan komt. Bij heatstaken verhoogt een extern gereedschap de temperatuur van de baas totdat het plastic zacht wordt. Bij ultrasoon uitzetten trilt een hoorn op 20 tot 40 kHz, en de wrijving tussen de trillende naaf en het deel erboven genereert warmte direct op het grensvlak, zodat de energie lokaal blijft en het omringende plastic nauwelijks opwarmt.
Die plaats is de reden waarom ultrasoon uitzetten vaak wint bij kleine palen, dicht bij elkaar geplaatste elementen en assemblages met warmtegevoelige elektronica in de buurt. De cyclustijden zijn korter, er is geen heet gereedschap om tussen de slagen door af te koelen, en dezelfde apparatuur kan meestal worden overgeschakeld op lassen of inbrengen door de hoorn te verwisselen. De wisselwerking is dat het gereedschapsontwerp er meer toe doet: hoorngeometrie, amplitude, ondersteuning van de armatuur en de pasvorm van de onderdelen moeten allemaal kloppen, en dunne of slecht ondersteunde muren kunnen barsten als de installatie overhaast wordt uitgevoerd.
In de praktijk eindigen de meeste planten met beide. Heat-staken kan grote nokken en onhandige vormen aan, terwijl ultrasone apparatuur het kleine, snelle werk met grote volumes voor zijn rekening neemt. Als u de twee weegt, helpt het om de ideale materialen en praktische beperkingen van ultrasoon lassen voordat u zich aan een proces wijdt.
AH-50Q ultrasone puntlasmachine voor het verlijmen van niet-geweven en kunststof Halfautomatisch ultrasoon puntlasapparaat voor het verlijmen van non-woven en kunststof, inclusief tassen en maskers; voetpedaalbediening, breedte verstelbaar, geen voorverwarmen. Bekijk Product → Heat staking is een proces van harde kunststoffen, maar veel van dezelfde fabrieken gebruiken ook ultrasone apparatuur voor zachte goederen. Een non-wovenlijn die stoffen sealt en snijdt, een textielfabriek die vullingen doorquilt en een werkplaats die plastic behuizingen inzet, maken vaak deel uit van dezelfde productieketen. Daarom worden de twee technologieën vaak samen gekocht en onderhouden. We bouwen beide soorten machines, van systemen voor het snijden en quilten van stoffen tot ultrasone lasmachines, en de vragen die ons worden gesteld gaan bijna altijd over dezelfde basisprincipes: hittebeheersing, staat van het gereedschap en ondersteuning van onderdelen. U kunt het volledige assortiment bekijken ultrasone las- en snijapparatuur wij produceren voor deze toepassingen.
AH-DSL 15KHz 4200W ultrasone kunststof lasmachine Pneumatisch ultrasoon lasapparaat voor thermoplasten en non-wovens, met digitale frequentietracking, instelbaar matrijsniveau en -ruimte, en veiligheidsstart met dubbele knop. Bekijk Product → De meeste uitzetfouten worden al lang voordat de machine wordt ingeschakeld, ontworpen. Een paar geometrische gewoonten verhinderen de meerderheid ervan:
Wanneer een verbinding trillingen of herhaalde temperatuurschommelingen moet overleven, zijn deze verhoudingen belangrijker dan de machine-instellingen. Het is goedkoper om de baas goed te krijgen dan later een metalen sluiting toe te voegen.
De tool is het onderdeel van een heatstaking-systeem dat bepaalt hoe de voltooide kop eruit ziet. Het tipprofiel bepaalt hoe het verzachte plastic zich verspreidt, en het materiaal en de thermische massa bepalen hoe snel het herstelt tussen cycli. Versleten of verontreinigde tips produceren inconsistente koppen, lang voordat ze helemaal kapot gaan, dus een eenvoudige inspectieroutine en een reserveset tips betalen zichzelf snel terug.
Aan de kant van de machine moet u op zoek gaan naar gesloten-lusregeling van temperatuur, verblijftijd en kracht in plaats van open-lustimers. Met meerpuntskoppen kunnen met één slag meerdere palen tegelijk worden uitgezet, en draaitafels of inlooparmaturen zorgen ervoor dat de laad- en uitzettijd elkaar overlappen. De gereedschapsdiscipline is grotendeels hetzelfde als bij ultrasone hoorns en op maat gemaakte mallen, waarbij het profiel exact moet passen bij de verbinding om een schoon, herhaalbaar resultaat te krijgen. Dat is het werk dat we elke dag doen, en daarom houden we zowel ultrasone als op warmte gebaseerde gereedschappen in hetzelfde gesprek.

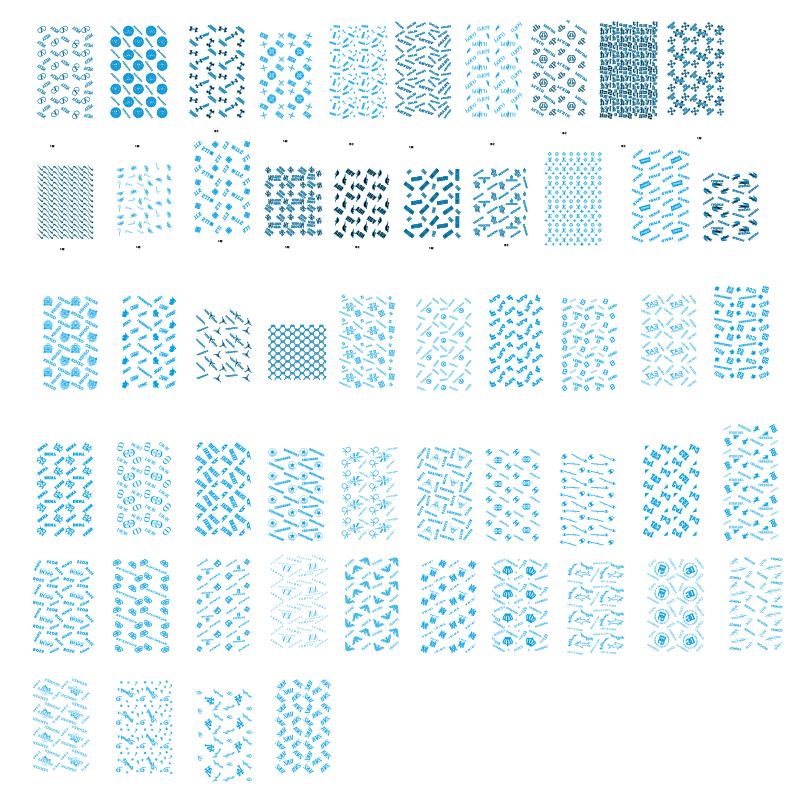

Op maat gemaakte ultrasone mallen voor lassen, snijden en afdichten Uiterst nauwkeurige stalen mallen voor ultrasoon lassen, snijden en afdichten; aanpasbaar ontwerp en formaat passend bij de voegprofielen voor herhaalbare resultaten. Bekijk Product → Wanneer een vastgezet gewricht fout gaat, wijst het symptoom meestal rechtstreeks naar de oorzaak:
Door deze één voor één te doorlopen, in plaats van meerdere instellingen tegelijk te wijzigen, blijft het proces voorspelbaar en wordt de volgende configuratie veel eenvoudiger.
Heatstaken blijft een van de eenvoudigste manieren om plastic onderdelen permanent te verbinden, en die eenvoud is precies waarom de kleine details ertoe doen. De geometrie van de baas, de toestand van het gereedschap en de beheersing van hitte en kracht bepalen of het gewricht jarenlang standhoudt of in het veld faalt. Als u een nieuwe montage plant of problemen met een bestaande oplost, is het nuttige uitgangspunt altijd hetzelfde: begrijp het materiaal, respecteer de verhoudingen van de baas en geef het gereedschap een stabiele, herhaalbare cyclus om mee te werken.
